ECU diag · 14/01/2016, 20h23

Selem aleykom les frère !

Quelqu'un a les pinout correspondances db25/obd2
Je suis emmerdé j'ai 5 ou 6 fils deconecté au niveau de la prise db25.
Merci d'avance

pouettedu76 · 14/01/2016, 20h45

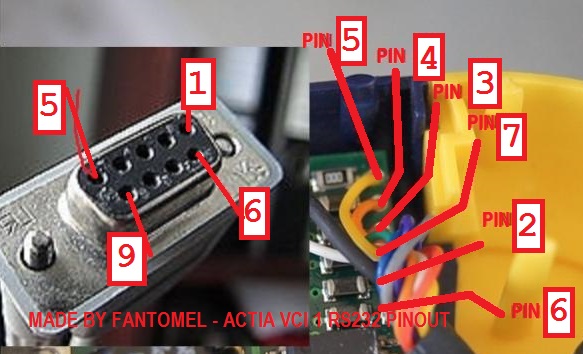

Bonsoir Wassim31 c'est sa que tu cherche si c'est le cas tu pourra dire merci a Fantomel [IMG]

[/IMG]
Bonne soirée @+

ECU diag · 14/01/2016, 21h18

Merci pouette
Mais c'est pas sa que je cherche
Je veux les pinout du db25 vers obd2
Le câble sur la photo c'est un db9

ECU diag · 14/01/2016, 21h20

Je parle de Celui la

pouettedu76 · 14/01/2016, 21h23

Citation:

Envoyé par wassim31

Je parle de Celui la

Ah désolez je penser que tu parler de celui de la prise usb tiens si non regarde dans la collection de Fantomel peut etre que tu va trouver ton bonneur

https://mega.nz/#F!XYQ0FBBI!eW_ZAaLs...QAwGA!rFYSRAZZ
Bonne soirée @+

ECU diag · 14/01/2016, 21h41

Citation:

Envoyé par pouettedu76

Bonsoir Wassim31 c'est sa que tu cherche si c'est le cas tu pourra dire merci a Fantomel [IMG]

[/IMG]
Bonne soirée @+

Et pour info sa c'est le câble de actia xs évolution
Merci quand même

pouettedu76 · 14/01/2016, 21h55

Je n'ai pas envis de te contredire mes c'est bien actia multidiag qui et en photos je ne connais pas actia xs évolution par contre la prise que tu fait voir en photos j'ai la même sur ma sonde actia multidiag et si tu veut demain je la dévisse et prend une photos de près et de bonne qualiter si possible et je te la met sur le piste si on parle bien de la même sonde cordialement salam

Envoyé de mon iPhone en utilisant Tapatalk

ECU diag · 14/01/2016, 22h13

C'est gentil de ta part
J'espère que les chinois ont utilisé les même couleur de fils .
vu que la prise obd s'ouvre pas elle est collé je verrais rien a part les couleur
Si c'est pas le même couleur il me faudrait les pinout en testant la continuité des fils de la prise db25 a obd2

ECU diag · 14/01/2016, 22h20

J'ai jamais vu ce câble db9 sur la multidiag
Je comprend pas

pouettedu76 · 14/01/2016, 22h34

Citation:

Envoyé par wassim31

J'ai jamais vu ce câble db9 sur la multidiag
Je comprend pas

La photos au dessus c'est celle de la prise USB

Et en te relisant tu a bien raison par rapport a la prise obd qui rentre dans la prise de la voiture celle ci et coller c'est l'autre qui se met sur la vci que l'on peut dévisser escuse moi encore a vouloir allez vite a répondre mes si sa peut t'aidez je peut comme même la dévisser pour prendre une photos si sa peut t'aidez si se n'ai pas le cas j'espère qu'un membre va pouvoir t'aidez bonne soirée

Envoyé de mon iPhone en utilisant Tapatalk

ECU diag · 14/01/2016, 22h39

Ok pouette merci je prend quand même la photo elle pourra peut être me servir.
Je veux pas abuser de ta gentillesse mais si tu peut tester les pinout de la prise db25 a obd2 avec ton multimètre ce serait magnifique frère
Baraka allah fik

pouettedu76 · 14/01/2016, 22h43

Pas de soucis par contre il va falloire que tu me dise comment faire et je le fait j'ai le multimètre tu me dit ou un petit tuto et demain matin inchallah je me met dessus et te tiens informer salam

Envoyé de mon iPhone en utilisant Tapatalk

ECU diag · 14/01/2016, 23h10

Frère tu teste la continuité des fils de db25 a obd2
Tester la continuité d'un circuit
Le mode testeur de continuité est une variante en tout-ou-rien du mode de mesure des résistances avec une sonnerie pour indiquer un circuit fermé. Le montage en mode testeur de continuité est donc similaire à celui en mode ohmmètre. Si votre multimètre ne dispose pas de la fonction testeur de continuité, vous pouvez utiliser à la place le mode ohmmètre, sur un calibre très faible, et vérifier que la résistance est quasiment nulle. Si à l'opposé, la résistance est infinie (symbole "I"), vous aurez un circuit ouvert. Ce type de mesure permet de diagnostiquer rapidement l'état d'un fusible, d'une ampoule à incandescence opaque ou encore d'un fil.

ECU diag · 14/01/2016, 23h11

Exemple https://m.youtube.com/watch?v=LmojqUG_iC0

fedge · 15/01/2016, 06h18

Salut.
Si tu veux la câblage entre la 25pts et la prise obd, le voila.
Je mets un mot de passe car j' avais relevé le câblage sur une feuille ou j' avais noté des rendez vous perso , avec des tel.
.Pas dans ta boite.
